概述：

模擬量顯示表（傳感器顯示專用表）適用于各種具有線性輸出特性的傳感器或其它測量設備將接收到的模擬量信號轉換成某個特定范圍的數字顯示，如電壓、電流、頻率、轉速、計數、壓力、流量、重量、溫度、濕度。具有小數點設定、比率、量程及零點調整，可通過面板按鍵設置編程及倍率。具有模擬變送輸出功能4~20mA帶鋪助電源輸出+12V或+24V。

外形尺寸：96×96/80×80/72×72/48×96

開孔尺寸：91×91/76×76/67×67/44×92           單位mm(毫米)

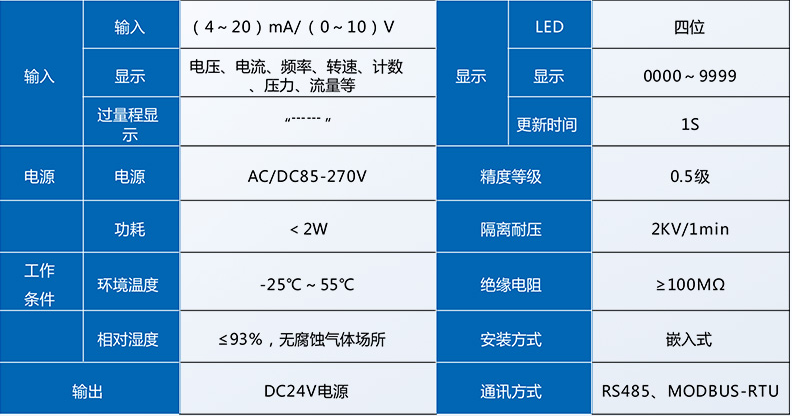

技術指標

功能及特點

■接入不同類型傳感器可顯示電壓、電流、頻率、轉速計數、壓力、流量、重量、溫度、濕度的數字顯示。

■通訊：1路RS485接口，MODBUS-RTU協議。

■輸出：DC24V電源。

■擴展：2路開關量輸入（2DI）、2路開關量輸出（2DO）1路模擬量輸出（1AO）。

■顯示：LED數碼管顯示或LCD液晶顯示。

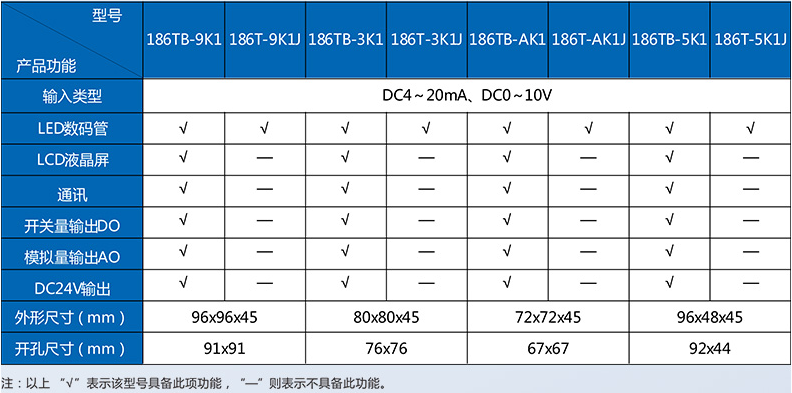

選型

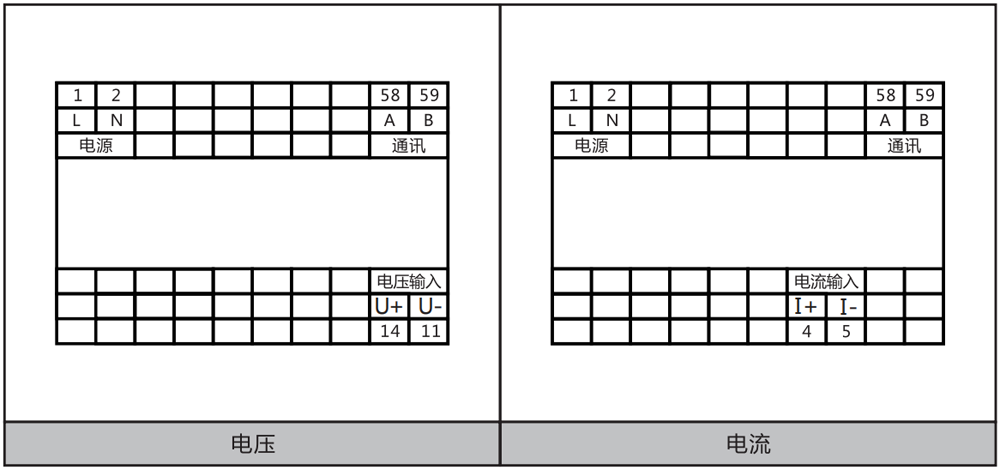

接線方式

附加功能

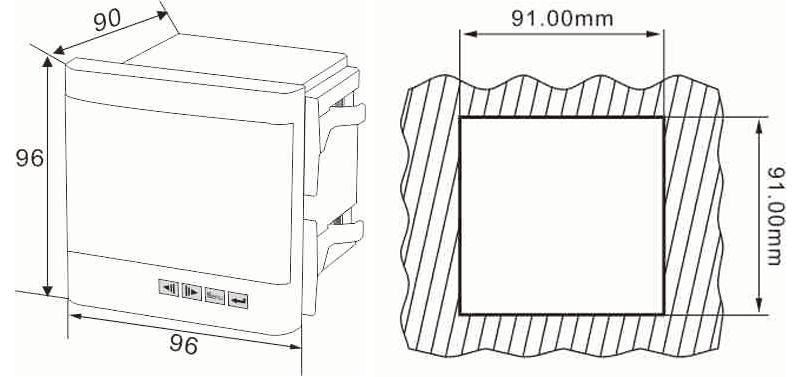

安裝尺寸
